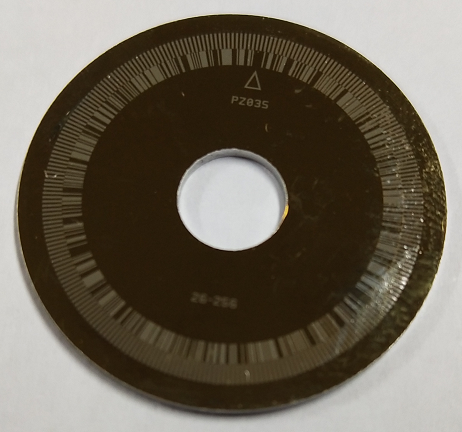

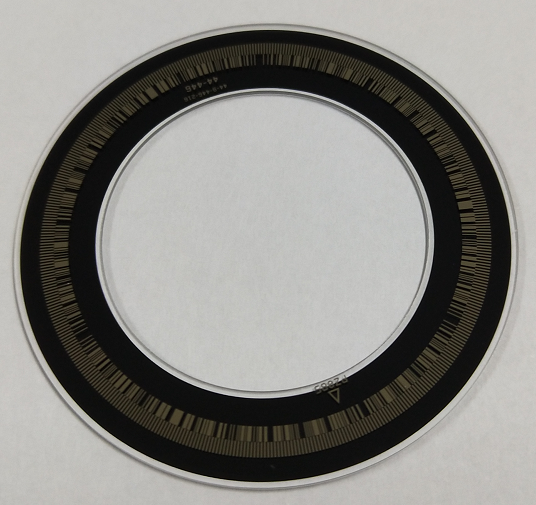

金属反射式码盘
反射式金属基码盘，结构耐用，适用于反射式光电编码器。
金属反射式码盘以金属（如不锈钢）为基材，表面经精密加工形成反射与非反射区域，属反射式码盘。光源与接收元件位于码盘同侧，通过反射光的明暗变化读取位置信息。金属基材机械强度高、抗冲击、耐环境，适用于结构紧凑或工况较严苛的反射式编码器。
产品特点
- 金属基材，强度高、耐冲击、稳定可靠
- 反射式结构，光路紧凑
- 表面反射区图形精密、对比清晰
- 可定制外径、内孔与刻线数
规格与可定制项
| 项目 | 说明 |
|---|---|
| 基材 | 不锈钢等金属 |
| 光路 | 反射式（光源与接收器同侧） |
| 编码类型 | 增量式 / 绝对式 |
| 图形工艺 | 光刻图形化，形成高反射区与低反射区 |
| 外形加工 | 激光外圆切割、激光内孔加工 |
| 检测 | 逐片 AOI 机器视觉检测；影像测量；光学密度检测 |
| 产能 | 日产能约 3 万片（全系列合计） |
| 相关专利 | 一种光学反射式码盘、编码器及光栅尺（CN217210914U）：反光膜对 460 nm、850 nm 波段反射率 >90%，吸光膜 <1% |
| 可定制 | 外径、内孔、厚度、刻线数、码道图形、反射膜层 |
外径、刻线数、线宽精度等具体指标按图纸评估，可联系工程师索取规格书和报价。
典型应用
工业机器人关节、自动化设备、伺服与步进电机反射式编码器、运动控制反馈。
