玻璃码盘
透射式高精度玻璃基码盘，采用光刻图形化工艺，适用于高分辨率光电编码器。
玻璃码盘以光学玻璃为基材，采用光刻图形化工艺在表面形成高精度刻线图形，属透射式码盘。光线透过码盘的透明与遮光区域，由光电元件接收并转换为位置信号。玻璃基材热稳定性好、刻线精度高，是中高分辨率光电编码器的主流选择。
产品特点
- 光学玻璃基材，热膨胀小、尺寸稳定
- 光刻刻线，节距均匀、边缘清晰、对比度高
- 适用于增量式与绝对式高分辨率编码
- 可定制外径、内孔与刻线数
规格与可定制项
| 项目 | 说明 |
|---|---|
| 基材 | 光学玻璃 |
| 光路 | 透射式 |
| 编码类型 | 增量式 / 绝对式 |
| 图形工艺 | Cr 镀层 + 光刻 + 蚀刻 |
| 外形加工 | 激光外圆切割、激光内孔加工 |
| 检测 | 逐片 AOI 机器视觉检测；影像测量；光学密度检测 |
| 产能 | 日产能约 3 万片（全系列合计） |
| 可定制 | 外径、内孔、厚度、刻线数、码道图形、镀膜 |

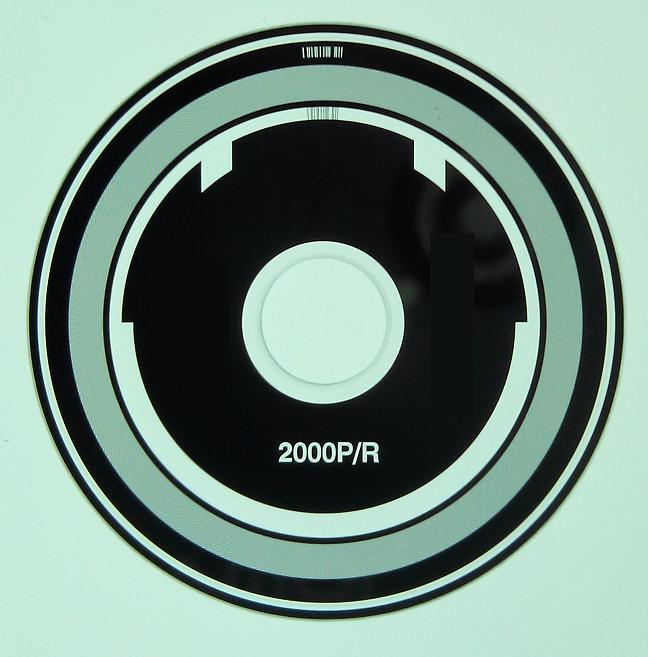

| 示例 | 透射式玻璃码盘 2000 P/R |
外径、刻线数、线宽精度等具体指标按图纸评估，可联系工程师索取规格书和报价。
典型应用
伺服电机编码器、数控机床位置反馈、光学计量仪器、精密运动控制系统。
